圓盤式腳手架規格：
圓盤式腳手架由立桿和橫桿、斜拉桿搭接構成。
立桿選用Q345高頻焊管制成，壁厚3.25mm，規范有：

立桿高度：3米
立桿高度：2.5米
立桿高度：2米
立桿高度：1.5米
立桿高度：1米
（可根據客戶請求定做）參考本公司圓盤式腳手架規格參數圖

橫拉桿選用Q235高頻焊管制成，壁厚2.5mm,規范有：

橫拉桿長度：2.4米1.8米1.5米1.2米0.9米0.6米0.3米

 （可根據客戶請求定做） 斜拉桿1.5米*1.5米按尺定做。

立桿：依長度而規劃，每0.5米焊一個圓盤。

橫桿：依長度而規劃，兩頭焊橫桿頭。

斜拉桿：依長度而規劃，兩頭焊接斜拉頭。

開始桿：上焊有圓盤，銜接可調底座與立桿。

三腳架：用于外延渠道支持，用于腳手架體系。

圓盤：通常為8mm或10mm厚，原料為Q235B鋼板。

楔性銷：用于確定橫桿頭與圓盤。

斜拉頭：用楔形銷卡于圓盤大孔上。

橫桿頭：用楔形銷卡于圓盤小孔上。

可調底座：用于調理垂直高度。

踏步梯及扶手：用于銜接上下層，便于工人工作及行走，扶手起安全效果，

首要適用于圓盤腳手架體系。　

U型托：用于圓盤支持體系支持模板。

掛鉤鋼跳板：經過掛鉤掛在圓盤橫桿上，共同的掛鉤規劃，與鋼管完成無縫隙銜接，承載強，能夠防滑排水確保施工安全。　

1 1 1 1． 圓盤式腳手架介紹

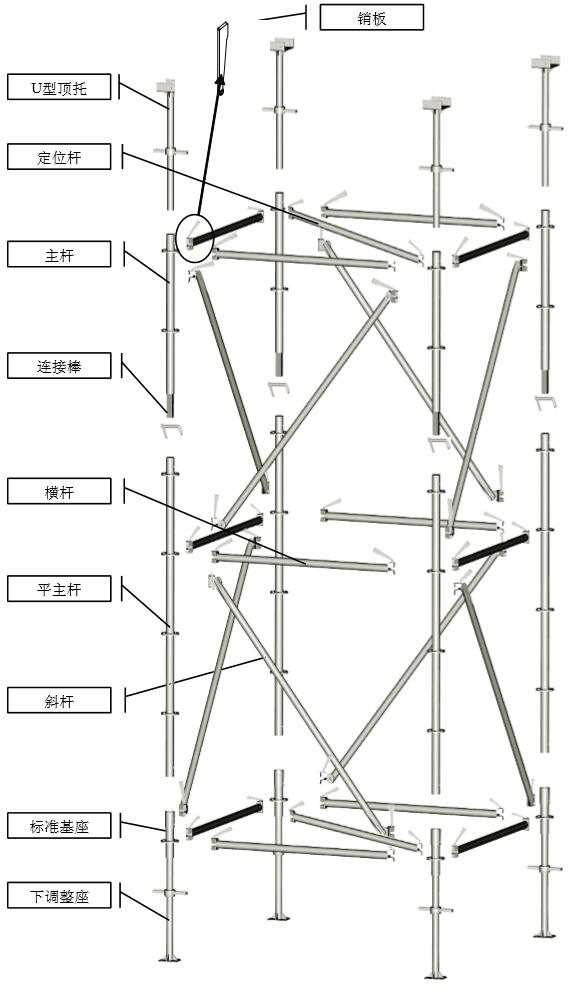

圓盤式腳手架的首要構成由主桿、平主桿、橫桿、斜桿、定位桿、規范基座、輔佐桿、下調
基座、U 型頂托、扶手、爬梯、銷板、銜接棒、等構成。如下圖所示。
1.1 主桿與平主桿
主桿、平主桿為整個體系的豎向受力構件，其間骨干含銜接棒，平骨干不含銜接棒，銜接棒
選用方鋼管。平主桿使用于規范基座上第一支主桿。主桿、平主桿上的圓盤距離為 500mm；主 桿長度有 1.0m、1.5m、2.0m、3.0m 等四種規范，主桿為φ60mm，管壁厚為 3.2，原料為 Q345B。 1.2 規范基座與輔佐桿
規范基座及輔佐桿首要都是以套筒方法銜接平主桿（內插式），以達迅速拼裝及調整至恣意
高度的意圖。規范基座管徑為φ60mm，厚度為 3.2，原料為 Q345，其軸長為 200mm，放置于下 調整座上。輔佐桿管徑為φ60mm，厚度為 3.2，原料為 Q345；其軸長有 250mm 及 500mm 等兩
種規范，輔佐桿是以銜接于主桿上方（外插式），首要效果在使主架分配高度時，愈加靈敏以彌
補主桿之缺乏，尤其是用在支持物有高度突變時更可表現極大的功用。

1.3 橫桿與定位桿
橫桿用于銜接各主架而成一支持架組，使各主桿間受力均勻散布并相互支持，不易發生曲折
變形。橫桿原料為 Q235，管徑為φ48mm，管壁厚為 2.8。橫桿尺度有 0.6m、0.9m、1.2m、1.5m、 1.8m 等五種規范，而定位桿用以固定單組支持架，使之不致發生歪曲，可增加支持架的安穩度。 定位桿之原料為 Q235，管徑為φ48mm，管壁厚為 2.8mm。定位桿尺度有 1.5×1.5m、1.8×1.5m、 2.4×1.5m、1.8×1.8m 等四種規范。 1．4 斜桿
斜桿用于承受水平力，渙散各腳架之承載重，并可使整座之圓盤架不歪曲變形。斜桿原料為
Q235，管徑為φ48mm，管壁厚為 2.8mm。斜桿首要之尺度有 0.6×1.0m、0.6×1.5m、0.9×1.0m、 0.9×1.5m、1.5×1.0m、1.5×1.5m、1.8×1.0m、1.8×1.5m、2.4×1.5m 等九種規范。
